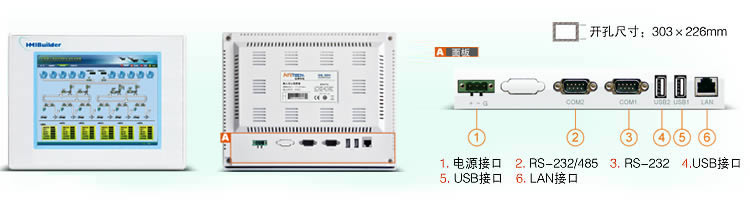

TPC105TD-e

产品介绍
TPC105TD-e，是一套以嵌入式低功耗CPU为核心(主频400MHz) 的高性能嵌入式一体化人机界面。该产品设计采用了10.4英寸高亮度TFT真彩液晶屏，四线电阻式触摸屏，同时还预装微软嵌入式实时多任务操作系统WinCE (中文版) 和免费捆绑HMIBuilder嵌入版组态软件(无限点)。

人机界面

LCD规格
显示类型：10.4" TFT真彩液晶屏
分辨率：640×480
亮　　度：300cd/m²
工作温度：0°C~50°C

触摸屏规格
类　　型：四线电阻式
分辨率：1024×1024
控制器：触摸延迟时间<10ms，半正弦波

应用环境
工作温度：0°C~50°C
储存温度：-10°C~60°C
工作湿度：5%~90%@50°C
储存湿度：8%~90%@40°C
振　　动：10~57Hz 位移幅值0.075mm
　　　　　57~150Hz 峰值加速度9.8m/s²
冲　　击：峰值加速度150m/s²
冲击脉冲宽度：10ms，半正弦波

产品特性
液晶屏：10.4" TFT真彩液晶屏，分辨率(640×480)
CPU 主板：嵌入式低功耗CPU主板，主频400MHz
内　　存：64M SDRAM
存储设备：128M NAND Flash电子盘
接　　口：1×RS-232，2×RS-232/485
　　　　　2×USB，1×LAN

产品规格
结　　构：工业塑料结构
安　　装：嵌入式
电　　源：24V DC
总体尺寸：315×239×55.5mm
前面板：315×239×8mm
面板视口：213×160mm
机壳外型：300×223×47.5mm
机柜开孔：303×226mm
净　　重：2.1Kg
外型颜色：纵横白

相关软件
操作系统：预装WinCE (中文版)
应用软件：免费捆绑HMIBuilder嵌入版组态软件(无限点)
