CAN总线嵌入式人机界面 & 触摸屏

TPC190TC-CAN

产品介绍
TPC190TC-CAN，以嵌入式低功耗CPU为核心的高性能嵌入式一体化人机界面。该产品是专门针对CANBUS现场总线设计的CAN接口触摸屏，支持CAN2.0A/B协议，组态驱动能够实现与CANopen/DeviceNet等设备通用。产品采用了19英寸高亮度TFT真彩液晶屏，八线电阻式触摸屏，具有电磁屏蔽性好、美观坚固的铝合金结构，支持Windows通用操作系统和Windows XPE嵌入式系统，免费捆绑HMIBuilder通用版分布式组态软件(300点) 。

人机界面

LCD规格
显示类型：19" TFT真彩液晶屏
分辨率：1280×1024
亮　　度：300cd/m²
工作温度：0°C~50°C

触摸屏规格
类　　型：八线电阻式
分辨率：4096×4096
控制器：触摸延迟时间<10ms，半正弦波

应用环境
工作温度：0°C~50°C
储存温度：-20°C~70°C
工作湿度：5%~90%@50°C
储存湿度：8%~90%@40°C
振　　动：10~55Hz 位移幅值0.075mm
　　　　　55~150Hz 峰值加速度10m/s²
冲　　击：峰值加速度150m/s²
冲击脉冲宽度：10ms，半正弦波

产品特性
液晶屏：19" TFT真彩液晶屏，分辨率(1280×1024)
CPU 主板：嵌入式低功耗CPU主板，Intel 1.6GHz
内　　存：DDR 1GB
存储设备：160GB笔记本硬盘(可选配8G Flash硬盘)
CAN总线：2×CAN(Philips SJA1000控制器)，支持CAN2.0A/B

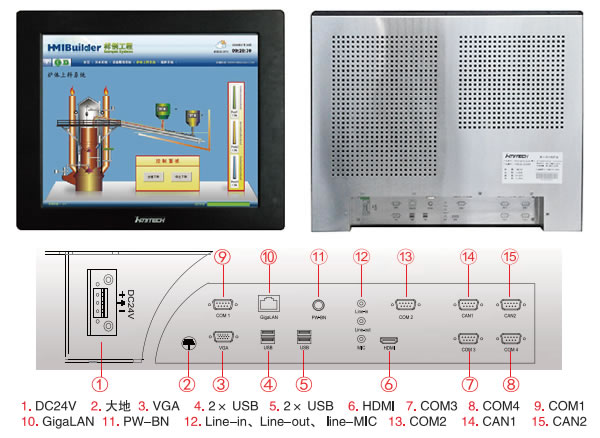

接　　口：4×RS-232，2×LAN，4×USB2.0
　　　　　Audio接口，VGA接口，并口，PS/2

产品规格
结　　构：铝质前面板，全钢箱体结构
安　　装：嵌入式
电　　源：24V DC
总体尺寸：470×385×84.5mm
前面板：470×385×10mm
面板视口：378.5×303mm
机壳外型：450×365×7.58mm

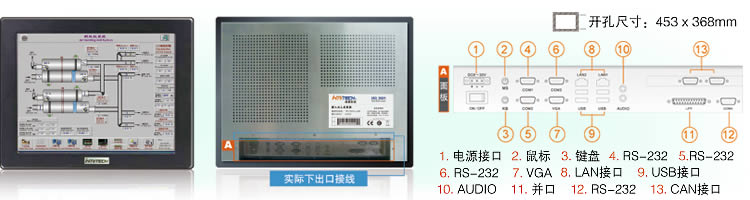

机柜开孔：453×368mm
净　　重：10Kg
外型颜色：黑灰色

相关软件
操作系统：Windows通用操作系统或Windows XPE
应用软件：免费捆绑HMIBuilder通用版分布式组态软件(300点)
　　　　　(包含CAN驱动和CAN总线通讯工程)
