油田注水信息自动采集系统工程

摘要

  油田投入开发后,如果没有相应的驱油能量补充,油层压力将随着开发时间,逐渐下降,引起产量下降,使油田的最终采收率下降。通过油田注水,可以使油田能量得到补充,保持油层压力,达到油田产油稳定,提高油田最终采收率的目的。

1. 系统要求
  • 实现注水泵站数据自动采集及远程传输
  • 提供统一的实时现场工况远程监控平台,实现局域网网上浏览
  • 为决策层提供实时准确的数据
  • 提高注水系统自动化管理水平
  • 现场总线方式进行数据采集及控制,站上设工业控制计算机进行数据采集和控制管理、提供人机界面和网络服务
  • 人机界面友好,数据一目了然
  • 模块式结构,易于扩展
  • 操作简单,维护方便
  • 实现网上浏览并能够对安全级别进行设置

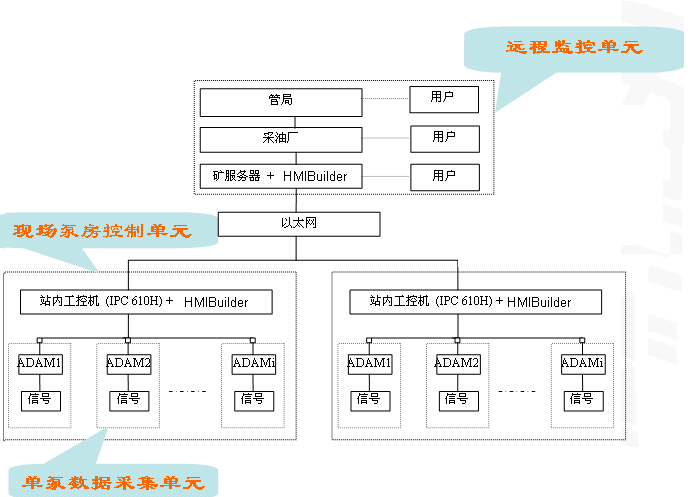

2. 系统架构图
3. 系统分析

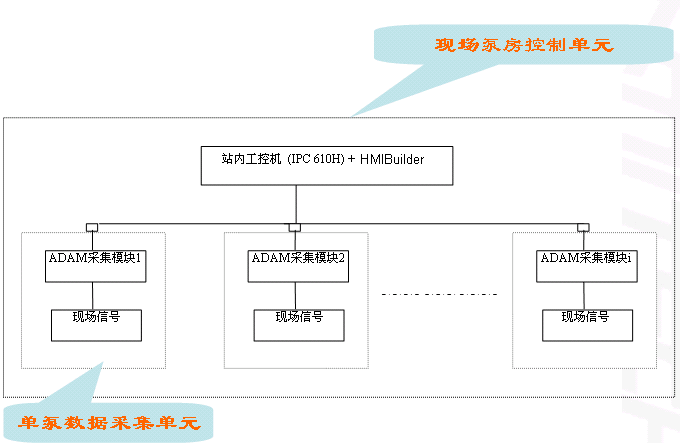

  • 远程控制单元采用HMIBuilder网络版,支持IE浏览,采用以太网与现场通讯。站内采用HMIBuilder通用版+研华ADAM模块采集现场信号,稳定可靠。
  • HMIBuilder是为工业过程控制和实时监测领域服务的通用计算机系统软件,具有功能完善、操作简便、可视性好、可维护性强的突出特点。
  • 研华ADAM模块包含模拟量输入输出、数字量输入输出、继电器输出、计算器模块、通讯模块等,安装、通讯方便,性能可靠,充分满足现成数据采集要求。

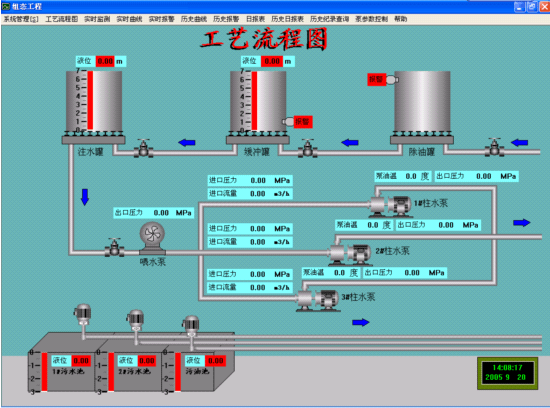

4. 控制流程

5.软件平台

  远程控制单元采用HMIBuilder网络版,支持IE浏览,采用以太网与现场通讯。站内采用HMIBuilder通用版+研华ADAM模块采集

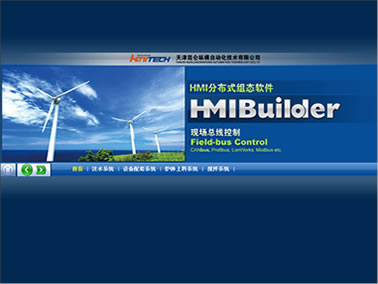

HMIBuilder 2.1 HMI分布式工业组态软件网络版


Industrial Application Web Server

  Internet & Web 2.0 技术将工业自动化应用程序的开发设计生产力与可伸缩性带入了一个新纪元。HMIBuilder HMI分布式工业组态软件Web2.0版,最大特点就是支持B/S(浏览器/服务器)架构,也就是说,我们可以让HMIBuilder Web 2.0版本运行在一台没有显示器的服务器上,然后在局域网内的任意一台计算机上用IE等浏览器连接、控制HMIBuilder Web 2.0所创建的组态工程。同时,如果HMIBuilder Web服务器,也可以映射到Internet。这样,通过INTERNAT / INTRANET,用户可以通过访问本SCADA节点实时的查看动态画面、报表、曲线、事项等数据,与普通的工作站功能类似。

产品亮点

兼容HMIBuilder HMI分布式工业组态软件通用版所有功能,也就是网络版作为Web Server的同时,也可以是工业自动化分布式节点的一部分。

  1. 局域网、城域网和广域网都能够作为Web发布平台。
  2. Web服务设置和使用方便。
  3. 通过用户管理策略,保证访问的权限。
应用亮点
  1. 完善现场监控方式,通过Web2.0的B/S架构,实现一点组态,多点监控。
  2. 降低工程成本。
  3. 实现更大范围内的集中管理
  4. IE浏览的跨系统平台

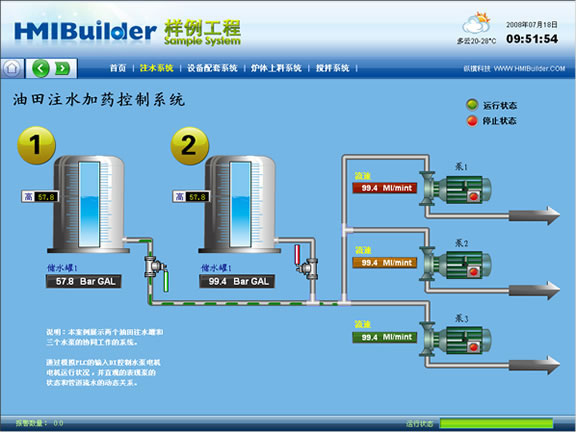

HMIBuilder 2.1 HMI分布式工业组态软件通用版
适于企业范围的可视化和的解决方案

  利用突破性工业以太网技术、令人惊异的矢量绘图功能,融合HMITECH系统级解决方案,HMIBuilder2.0 软件会使您耳目一新。它拥有界面友好、操作方便、功能强大,结构容易扩充等特点。它包含了以下几个子模块:实时处理模块SCADA、数据组态模块Data、窗口组态模块Draw、窗口监控模块View、告警浏览模块AlarmViewer、报表组态模块ReportDesign、脚本组态模块ScriptDebugger。这几个模块相互配合,形成一个整体,满足用户的多种需求。

  HMIBuilder人机界面(HMI)分布式组态软件是基于软总线技术的。网络功能强大。通过方便的网络组态,轻松实现网络节点的负荷分担,支持多种网络拓扑结构。直观的用户交互组态配置、高可靠性的实时监控和与HMITECH人机界面系统无缝集成,您将获得高性能价格比的系统级解决方案。

  HMIBuilder分布式组态软件是一个具有高开放性和高扩展性能HMI组态软件,不仅网络功能强大,而且,拥有尖端的绘图工具和卓越性能的实时和历史数据库,从而为专署行业应用设计提供了无与伦比的动力和灵活性。HMIBuilder分布式软件支持标准现场总线通讯,提供了与工业自动化设备的最标准的连通性。

  无论您是工程师或操作员、终端用户或系统集成商、OEM或VAR,HMIBuilder分布式软件都会为您提供所需的突破性功能,在工程实施和生产监控运行过程中,保证您能够实现绩效考核突破性提高。

功能强大、尖端技术、行业标准、高效易用

HMIBuilder是分布式工业组态软件,已经很好的应用于电力远动、油田环保、设备配套、工厂自动化等领域。HMIBuilder 2.0 通用版组态软件具备许多特点和性能,包括:

  • 强大的网络功能
    • 分布式管理、组态和监控,支持单机、单网、双网等网络拓扑。
    • 网络架构中,节点可按照功能分类,实现分布式架构,多个后台机和工作站,实现负荷分担。
    • 根据划分,实现多层监控架构。
    • 软总线技术应用支撑,由HMIBuilder SCADA模块,通过工业以太网,将各物理节点连接起来,形成软总线。
  • 完善的数据库组态
    • 实时数据库,实时数据检索快。实时库采用Hash算法,实现大数据量快速检索!支持大点数工程的顺利执行。实时数据结构组态清晰。站参数为设备,以设备为基础,定义不同数据类型全局参数。脚本计算定义的局部参数,不占组态软件点数。
    • 历史数据库组态,数据组存盘保存到HMIBuilder数据库,savegroup数据库容量为4G。
    • 支持脚本命令存盘,可以响应各种调度方式。支持导出到ODBC数据库,支持报表、历史曲线等。
  • 灵活的组态扩展
    • TCL(Tool Command Language)语言,语法格式简单,易于掌握,HMIBuilder提供丰富的TCL扩展命令
    • 多种标准通讯扩展,全面支持OPC2.0,支持DDE,支持各种标准通讯和现场总线规约
  • 强大绘图功能组图元功能
    • 色彩鲜明、分辨率无关的View窗口自适应功能,可满足真实性、清晰度和关注度的要求
    • 完全的矢量绘图,图元丰富,完全符合Windows绘图习惯,使软件工程师、非程序设计人员和新手能够快速地定制应用功能;
    • 图形库提供大量成组图元。多个子图元可以设定成组,可组内查看子图元属性,可组内修改子图元属性;成组图元入库功能,预构建的令人瞠目的图形符号综合图库;
    • 支持第三方图库的图形符号,比如兼容Symbol Factory Vision2.0 图库的4,000种自动化类矢量图元,并可以集成脚本,方便完成二次修改设置;通过可重用性和标准化节省工程量;
    • 动画图元使用方便,选择配置图元属性,配置结果,立刻显示。所设即所见!
  • 组态安全有保障
    • 告警处理机制完善,提供自动告警显示、快速语音告警组态,支持报警自动存盘和ODBC存盘,提供报警浏览器和报警浏览图元,支持分布式告警存盘服务器
    • 通过用户权限管理,实现工程组态加密保护,保护组态工程知识产权。 兼容性高。版本兼容,通、嵌、网工程合一。系统兼容,支持Windwos 98 / 2000 /xp /xpe /vista。

  HMITECH的HMIBuilder组态软件不仅仅可以使工程师在构建诱人、直观、安全、可靠且可维护的HMI、SCADA和MES应用,而且,具备更高的生产力和创造力,同时可降低应用开发成本。
