中国铁路燃油管控一体化系统

行业背景

  系统借鉴成熟的供应链理论及最佳业务实践,利用工业以太网和无线通讯技术,基于工业嵌入式控制平台,打破铁路燃油供应系统中的信息屏障,通过信息共享和集成,为铁路行业量身打造“需求拉动、供应有序、成本领先、服务到位、反应迅速、运作可靠”的铁路燃油供应链技术平台和管理体系。

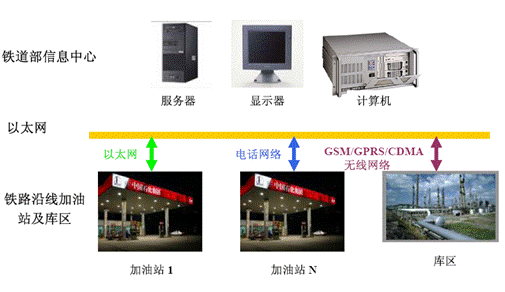

图1 铁路信息系统整体结构图

铁路燃油系统特点:
  • 系统环境监测功能和报警、巡更功能;
  • 系统的模块化设计;
  • 工业以太网和无线以太网技术和中间件技术通讯应用;
  • 全国信息共享和集成功能,提高供应链整体效率,降低运作成本;
  • 现场控制系统包括:加油机管理和库区监测子系统。

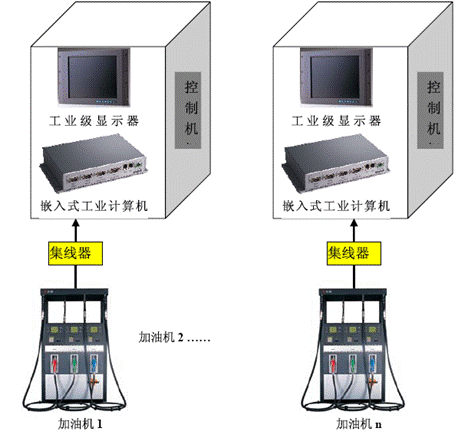

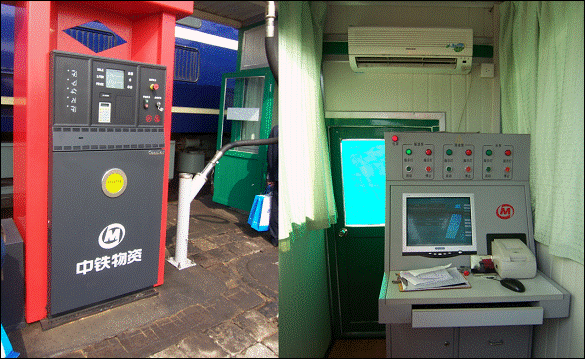

铁路燃油系统——加油机管理子系统:

  加油机管理子系统由加油机、管理机及软件组成。其中管理机采用研华公司嵌入式工业计算机UNO2170产品。UNO系列嵌入式工业计算机具有体积小、可靠性高、抗震动、抗冲击的优势,特别适合在环境比较恶劣,振动强度大的野外、机车上作为无人值守的自动控制器来使用。

  屏幕采用研华15“工业级显示器,前面板防水防油,整机抗干扰,抗振动性能强。

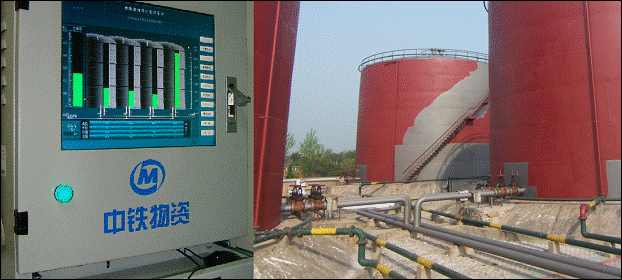

铁路燃油系统——库区监测子系统
  • 系统说明:

      库区监测子系统由传感器、测量(采集)模块、工业级控制器及工业显示器FPM组成。选择研华工业采集模块ADAM系列(亚当模块),实现对库区多个储油罐的温度、液位、压力等信号的采集,并送入控制器内部,进行计算处理,再将处理后的数据通过通信网络,送至信息中心。

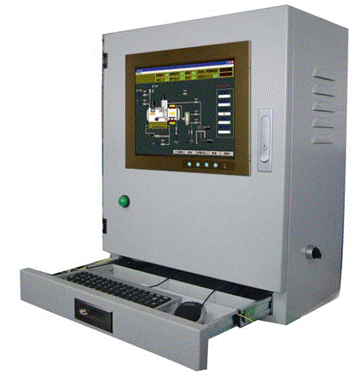

  • 控制机柜:

铁路燃油系统——软件平台

HMIBuilder 2.1 HMI分布式工业组态软件通用版
适于企业范围的可视化和的解决方案

  利用突破性工业以太网技术、令人惊异的矢量绘图功能,融合和HMITECH 纵横科技系统级解决方案,HMIBuilder2.0 软件会使您耳目一新。它拥有界面友好、操作方便、功能强大,结构容易扩充等特点。它包含了以下几个子模块:实时处理模块SCADA、数据组态模块Data、窗口组态模块Draw、窗口监控模块View、告警浏览模块AlarmViewer、报表组态模块ReportDesign、脚本组态模块ScriptDebugger。这几个模块相互配合,形成一个整体,满足用户的多种需求。

  HMIBuilder人机界面(HMI)分布式组态软件是基于软总线技术的。网络功能强大。通过方便的网络组态,轻松实现网络节点的负荷分担,支持多种网络拓扑结构。直观的用户交互组态配置、高可靠性的实时监控和与HMITECH人机界面系统无缝集成,您将获得高性能价格比的系统级解决方案。

HMIBuilder分布式组态软件是一个具有高开放性和高扩展性能HMI组态软件,不仅网络功能强大,而且,拥有尖端的绘图工具和卓越性能的实时和历史数据库,从而为专署行业应用设计提供了无与伦比的动力和灵活性。HMIBuilder分布式软件支持标准现场总线通讯,提供了与工业自动化设备的最标准的连通性。

无论您是工程师或操作员、终端用户或系统集成商、OEM或VAR,HMITECH HMIBuilder分布式软件都会为您提供所需的突破性功能,在工程实施和生产监控运行过程中,保证您能够实现绩效考核突破性提高。

功能强大、尖端技术、行业标准、高效易用

HMIBuilder是分布式工业组态软件,已经很好的应用于电力远动、油田环保、设备配套、工厂自动化等领域。HMIBuilder 2.0 通用版组态软件具备许多特点和性能,包括:

  • 强大的网络功能
    • 分布式管理、组态和监控,支持单机、单网、双网等网络拓扑。
    • 网络架构中,节点可按照功能分类,实现分布式架构,多个后台机和工作站,实现负荷分担。
    • 根据划分,实现多层监控架构。
    • 软总线技术应用支撑,由HMIBuilder SCADA模块,通过工业以太网,将各物理节点连接起来,形成软总线。
  • 完善的数据库组态
    • 实时数据库,实时数据检索快。实时库采用Hash算法,实现大数据量快速检索!支持大点数工程的顺利执行。实时数据结构组态清晰。站参数为设备,以设备为基础,定义不同数据类型全局参数。脚本计算定义的局部参数,不占组态软件点数。
    • 历史数据库组态,数据组存盘保存到HMIBuilder数据库,savegroup数据库容量为4G。
    • 支持脚本命令存盘,可以响应各种调度方式。支持导出到ODBC数据库,支持报表、历史曲线等。
  • 灵活的组态扩展
    • TCL(Tool Command Language)语言,语法格式简单,易于掌握,HMIBuilder提供丰富的TCL扩展命令
    • 多种标准通讯扩展,全面支持OPC2.0,支持DDE,支持各种标准通讯和现场总线规约
  • 强大绘图功能组图元功能
    • 色彩鲜明、分辨率无关的View窗口自适应功能,可满足真实性、清晰度和关注度的要求
    • 完全的矢量绘图,图元丰富,完全符合Windows绘图习惯,使软件工程师、非程序设计人员和新手能够快速地定制应用功能;
    • 图形库提供大量成组图元。多个子图元可以设定成组,可组内查看子图元属性,可组内修改子图元属性;成组图元入库功能,预构建的令人瞠目的图形符号综合图库;
    • 支持第三方图库的图形符号,比如兼容Symbol Factory Vision2.0 图库的4,000种自动化类矢量图元,并可以集成脚本,方便完成二次修改设置;通过可重用性和标准化节省工程量;
    • 动画图元使用方便,选择配置图元属性,配置结果,立刻显示。所设即所见!
  • 组态安全有保障
    • 告警处理机制完善,提供自动告警显示、快速语音告警组态,支持报警自动存盘和ODBC存盘,提供报警浏览器和报警浏览图元,支持分布式告警存盘服务器
    • 通过用户权限管理,实现工程组态加密保护,保护组态工程知识产权。 兼容性高。版本兼容,通、嵌、网工程合一。系统兼容,支持Windwos 98 / 2000 /xp /xpe /vista。

  HMITECH的HMIBuilder组态软件不仅仅可以使工程师在构建诱人、直观、安全、可靠且可维护的HMI、SCADA和MES应用,而且,具备更高的生产力和创造力,同时可降低应用开发成本。
