人机界面或工控电脑的以太网通讯方案

1、方案图

2、系统结构的说明

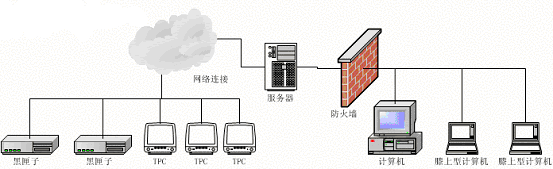

  分布式采集结构主要用于满足对一定区域内分布的采集点的集中监控需求。本方案可广泛应用于油田,环保,煤炭等行业的分布式监控项目。
  在本结构中,使用TPC或者黑匣子作为下位采集平台,采集现场数据并提供现场数据浏览,操作等功能。在上位机或者网络连接不正常时,也可以独立完成现场需要的操作。
  使用网络版本作为上位机,采集各个下位机的数据。然后通过网页,发布给局域网上的其他计算机浏览。
  上下位机之间的连接可以使用电话,以太网,无线以太网,无线电台,GPRS等各种通讯手段。连接方式可以是上位机定时轮询,也可以由下位机主动上报,如告警自动上送等。
  上位机采集的内容包括实时数据,历史数据,告警等等。也可以向下位机设定各种参数。

  上下位结构主要用于各种设备配套的TPC和PC兼容计算机之间的数据交互,主要用于收集试验数据,设定设备操作工艺等等。以便利用PC机的处理能力和软件平台,完成TPC上无法完成的任务如生成分析报表,统计处理等等。
  在本结构中,使用TPC作为下位监控平台,负责设备运行数据的采集和监控工作。使用PC机作为上位机,按照需要把下位数据传输到上位机上来,并保存为标准Access数据库,方便进一步处理和使用。
  本方式使用以太网通讯方式,可以使用直通网线来连接TPC和上位机。

以太网通讯方案

1、方案图

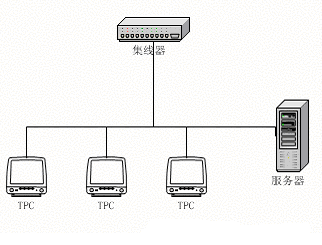

在本方案中,各个TPC和服务器通过以太网联接在一起,每台计算机有固定IP。

2、方案说明

   在本方案中,服务器可以与每台TPC都保持长期有效的连接。实时刷新数据,同步历史存盘数据和告警数据。本方案可以提供一个很高的刷新速度。
   在实际使用中,会有一些变化,如对连接距离超过200m以上的点,使用无线网卡,光纤等手段连接。但是本质上是不会有太多变化的,都是使用固定IP的以太网联接。
