人机界面或工控电脑的PTSN通讯方案

PTSN通讯方案

一、方案图

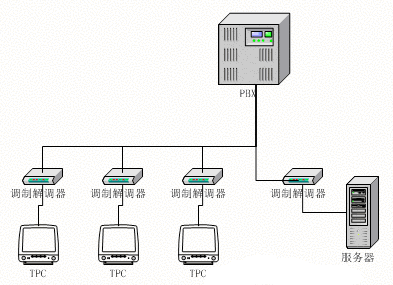

  在本方案中,各个TPC使用Modem连接到电话网中,服务器也使用Modem连接到电话网中。

二、方案说明

本方案有几种变化形式。
   1、单台TPC永久连接
   这种方式中,服务器使用一台Modem通过电话网连接到一个TPC上。由服务器往TPC拨号或者TPC往服务器拨号均可。连接断线后MCGS自动重新拨号保持连接。使用这种方式可以保证1~3秒内上位机的数据显示刷新一次。同步上来的历史数据也最多。
   2、多台TPC永久连接
   这种方式中,服务器对每一台TPC使用一个Modem和一条电话线,保持对每台TPC的连接。这种方式数据刷新比较快。但是这种方式由于运营代价比较高,很少使用。对于有内部电话网的单位,可以考虑使用这种方式。
   3、单台/多台TPC定时连接
   这种方式中,服务器只有一台Modem和一条电话线。定时拨通各个TPC传送数据。这种方式中,通常传送正点实时数据,以及少量历史数据,报表数据,告警数据等等。定时拨通操作通常由上位机负责发起。少数情况由TPC端发起,但这种情况容易导致多台TPC同时拨号发生碰撞。
   4、单台/多台TPC按需连接
   这种方式中,通过脚本程序控制,最终用户可以根据自己需要,命令上位机系统拨通某个TPC获取实时数据。这种方式通常会和第三种方式结合使用,满足用户对定时任务和按需采集两个方面的需求。
   5、TPC主动拨号上送数据
