人机界面或工控电脑的无线通讯方案

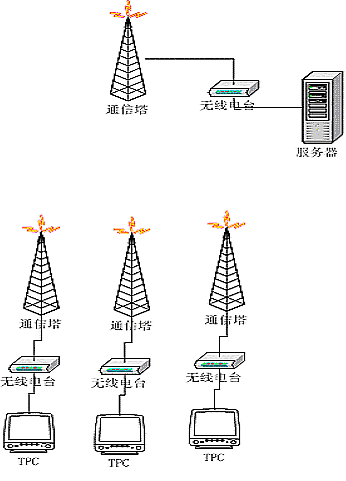

1、方案图

  2、方案说明
   这里描述的主要是基于无线电台的无线通讯方案。在实际使用中,还可以考虑GPRS,无线网卡等方案。无线电台的优点是一次投资,无需运营费用,缺点是速率较低,还需要解决频点问题。
   无线电台通常使用的通讯方式是上位服务器定时轮询下位机的数据。由于共用通讯频率的关系,一般不使用下位主动上送的方式。

GPRS通讯方案

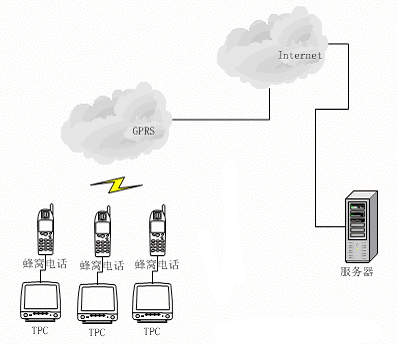

   1、方案图

  2、方案说明
   本方案中,TPC使用GPRS与Internet建立连接,连接时获得的IP地址是不固定的。服务器使用固定IP连接到Internet上,可以使用专线方式连接。在建立连接后,可以传送实时数据,历史数据和告警数据。
   本方案通常使用TPC定时拨通GPRS,上送数据的方式。不能由上位机按需采集。数据传输完成后,TPC负责挂断GPRS连接。
