基于HMIBuilder的网络视频监视

  视频监控系统已经成为各行各业安全防范系统的重要组成部分,它是一种防范能力较强的综合系统.随着计算机,网络以及图像处理、传输技术的飞速发展,视频监控技术也有长足的发展.视频存储、图像采集、压缩解码都是视频监控系统的关键。

基于WEB技术的网络视频监控系统概述

  目前,以网络为基础的数字视频监控系统是视频监控系统发展的主流,而随着微处理器技术、计算机网络技术的进步,基于WEB的网络视频监控系统逐渐得到了人们的广泛关注,其主要原理是:嵌入式视频服务器采用嵌入式实时操作系统,内置嵌入式WEB服务器,摄像机传送过来的视频信号经高效压缩芯片压缩后,通过内部总线传送到内置的WEB服务器。用户在监控端可以直接通过浏览器观看WEB服务器上的摄像机视频图像,授权用户还可以控制摄像机云台镜头的动作。本文所述的监控系统的原理图如下图所示。

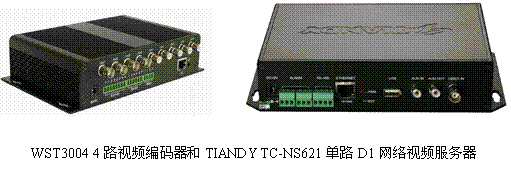

  常用的嵌入式视频服务器是网络视频服务器,比如WST3004 4路视频编码器和TIANDY TC-NS621单路D1网络视频服务器,实时操作系统,嵌入式Web服务,支持IE浏览、配置、升级。

HMIBuilder支持IE浏览

  HMIBuilder的IE浏览器图元可以在View中嵌入对HTML页面浏览的支持。对于一些视频设备,支持从远程来浏览监控画面,使用本图元也可以将这些画面直接集成进HMIBuildr系统。

网络视频服务器HMIBuilder测试举例

  通过HMIBuilder的IE控件,测试TIANDY T系列网络监控产品,实现组态软件的视频监控。
测试步骤:

  1. 物理连接
  2. 将网络视频设备接入您的网络或者用交叉网线直接连接到PC。
  3. 用标准的75Ω同轴电缆将网络视频服务器上的BNC视频输入端口与
  4. 摄像机的视频输出相连。
  5. 接通摄像机电源和网络视频服务器电源(DC 12V) 。
  6. 网络正常情况下在5秒内橙色网络灯会亮起并闪烁,物理连接完成。
  7. IE设置

  如果是第一次使用T系列网络视频产品,则需要下载ActiveX 控件,下载前需要对IE 浏览器做适当设置以确保成功下载控件。注意:使用Windows操作系统自带的IE浏览器,确保版本在6.0以上。

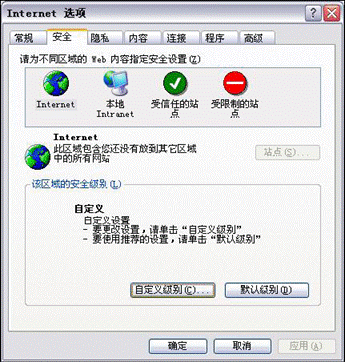

   打开IE浏览器,依次点击“工具”-“Internet选项”-“安全”-“Internet”-“自定义级别”(如图3.1)。

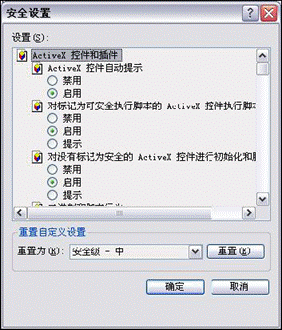

  将“安全”-“本地Intranet”-“自定义级别”,将有关ActiveX控件和插件的项目全部设置为启用。

  如果使用的操作系统为Windows XP,则需要在“受信任站点”中将网络视频设备的IP地址添加进去(如图3.3):“安全”-“站点”-输入IP地址,将服务器验证取消-“添加”-确定。

  1. HMIBuilder的IE控件设置和组态监视效果

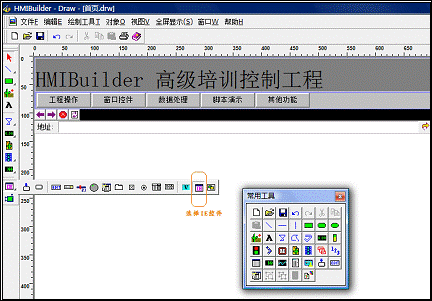

  通过双击控件或者选择鼠标右键菜单的图元属性,打开IE浏览器控件的属性。在网址栏输入网络视频设备的IP地址。

  注意:在登录前需确保PC 和网络视频设备的IP 地址在同一个网段:如PC 为http://10.10.30.234,网络视频设备为http://10.10.30.233。

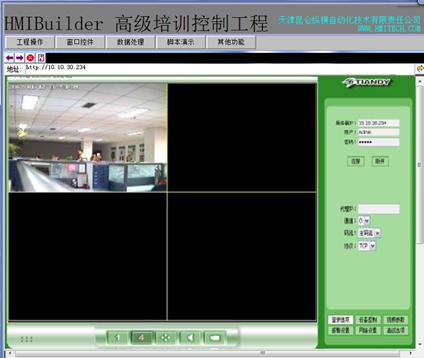

  当运行HMIBuilder后,如出现提示是否下载控件,点击“是”,稍等片刻即可成功下载控件,出现视频设备的Web监控画面。在右侧登陆窗口输入用户名和密码:Admin/Admin(区分大小写),点击连接,稍候将成功连接画面。
