基于现场总线和工业以太网的电力行业SVC监控系统

电力静态无功补偿系统

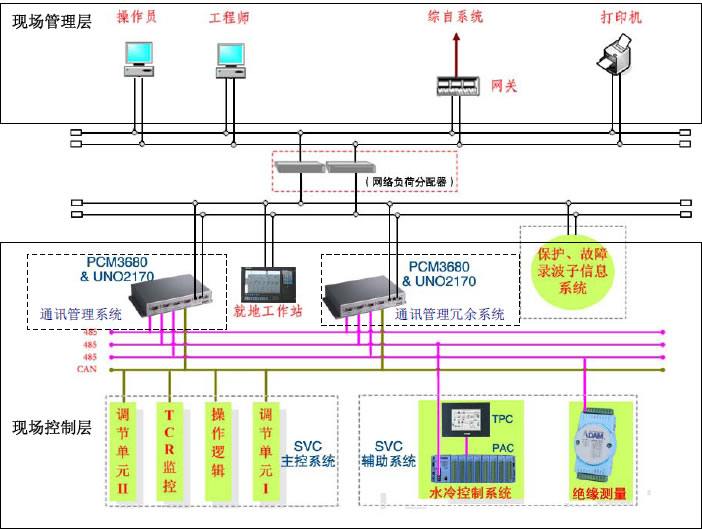

  静态无功补偿装置控制系统包括 CAN 总线SVC 控制系统,其中,CAN 总线SVC 控制部分包括调节单元、TCR 监控单元、操作逻辑单元和调节单元,是SVC 主控系统。其他系统水冷控制系统、绝缘测量等为SVC 辅助控制系统。SVC 控制系统完全基于工业以太网系统,通常为光纤网络,可选用单网/双网结构。首先,现场SVC 监控系统通过由PCM3860 和UNO2170搭建的通讯管理系统,融合现场的SVC 主控系统和辅助系统,然后,通过双网冗余以太网系统,连接远端现场管理层和其他子系统,比如保护故障录波子系统。水冷控制系统和绝缘测量系统采用纵横科技TPC120TC-h人机界面进行控制,SCADA 采用PAC Adam 系列产品实现。系统架构图请见图2.1,运行设备现场见图2.2。

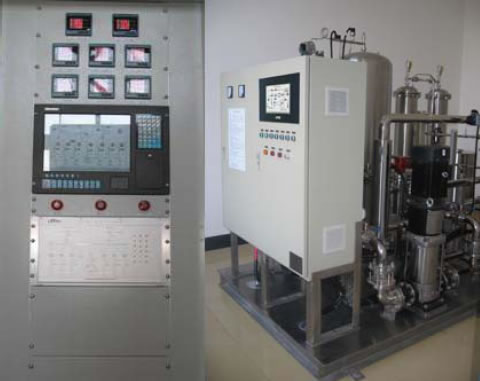

图 2.2 SVC 就地工作站和水冷控制系统现场图
