物探控制系统方案

物探飞机GPS定位信号显示系统

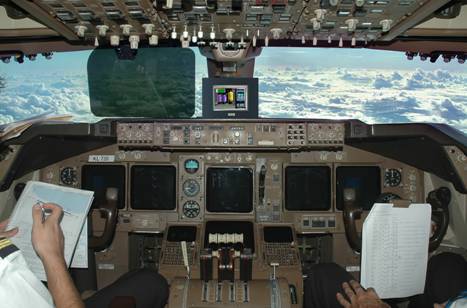

安装位置为:

要求:
  1. 接收阳光直接照射,所以,要求耐高温,散热性能好;
  2. 大小不能影响驾驶员的视线:6.4~10寸屏,大小长30cm内;

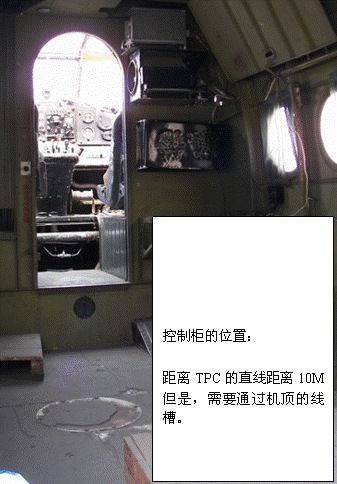

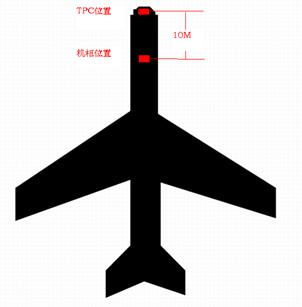

  3. 机柜处安装AWS工作站,为48伏直流供电;配备GPS定位系统,采集信号,并通过串行或以太网方式将GPS的1~2个数据传送给TPC。
  4. 嵌入式人机界面TPC的作用:
    • 显示GPS定位信息

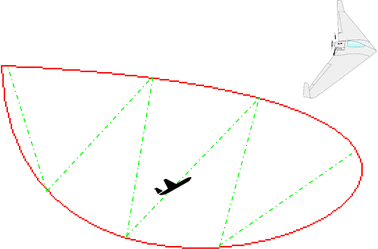

    • 通过2维动画显示飞机在作业区域内的位置;





软件分析:
  1. GPS信号通过485或以太网传送传输;
  2. 根据采集实时信息,在人机界面进行动态显示;
  3. 客户现有算法, 能够方便的移植人机界面.
方案:采用ELO的LCD显示 + UNO2170 + HMIBuilder软件

航空物探遥感系统

通过飞机进行遥感找矿异常提取技术应用市场

  通过航空物探(电、磁)综合站在已知铜钼多金属矿床上的飞行测量结果,根据从已知到未知的原则,建立航空物探(电、磁)综合测量在草原、森林、沼泽区寻找斑岩型铜多金属矿的找矿模式。根据此试验模式圈定的航空物探异常,在进行地面查证时取得很好的地质效果。

新特点:
  1. 包括机翼在内的飞机四周,作为遥感发射源;发射功率50万安培/m2 信号量大:2.2GHz
  2. 接收从飞机下面80m的吊舱完成就,干扰少;
  3. 同步方式:信号同步、GPS始终同步
  4. 机内工作站,做模数处理。
选型要求:
  1. 机内工作站:使用速度更高、AD转换更高的系统, 比如选择MIC系列硬件产品。
  2. 吊舱有微处理装置,做模数转化、采集和存储、处理, 可使用UNO产品。
  3. 模数转换性能要求:
    1. 动态范围大
    2. 24位分辨率
    3. 上限可以控制
    4. 速度高,采集速度60K,处理速度最少30K
    5. 通道3个
  4. 发送脉冲需要:25Hz相当于40ms一个周期,20ms2个脉冲。需要3个通道。
工艺要求:
  1. 机内工作站,不仅接收飞机的所有的飞行信息,同时,负责发送脉冲;
  2. 通过吊舱的接收装置,接收从大地反射的信号。
  3. 发射脉冲和接收脉冲要一致。
  4. 下图为工作示意图:
