BCJ系列现场混装炸药车控制系统

一、背景

  矿山地下开采的爆破作业及公路、铁路、水利隧道开挖等爆破作业都需要爆破,从而需要很多炸药车,每一辆炸药车都需要配备一套炸药车监控系统,市场前景良好,而目市场上此类产品较少,如果可以顺利完成产品研发,可以迅速占领市场并且可以取得非常大的份额。

  BCJ多功能装药车实现了乳化炸药、铵油炸药和重铵油炸药3种炸药的现场混制,可在同一爆破现场或同一炮孔内装填不同品种炸药。现场混装重铵油炸药使用常温乳胶基质,铵油炸药含量为10%~90%,产品性能可调,可满足不同爆破工程需要。

二、系统总体架构



系统说明

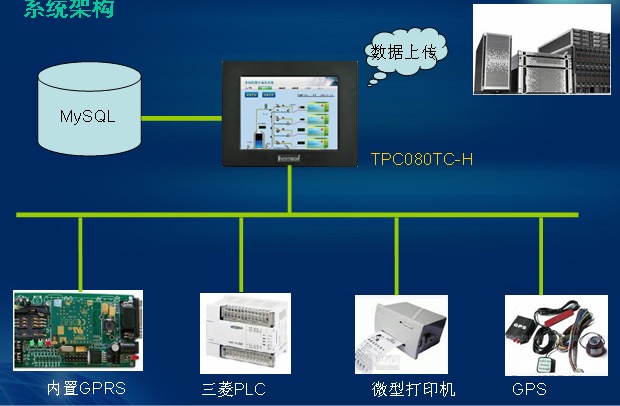

  本系统全部采用电脑智能控制,通过PLC控制装药量、阀门开关、泵启停、温度、压力,完成炸药装配。通过GPRS模块上网,传历史数据库,通过GPS定位,通过微型打印机打印装药数据。

三、核心技术和创新点

3.1核心技术:
1、GPS全球定位
2、自动连网、断网。
3、历史数据存储、上传
4、数据实时打印
5、低功耗设计,节省电力资源
6、实时监控炸药车各个部分运行情况,并可以根据配料不同灵活设置参数
3.2创新点:
1、GPS全球定位
2、自动连网、断网
3、历史数据存储、上传
4、三级权限设计,保证系统安全运行。

四、软件设计

4.1启动界面

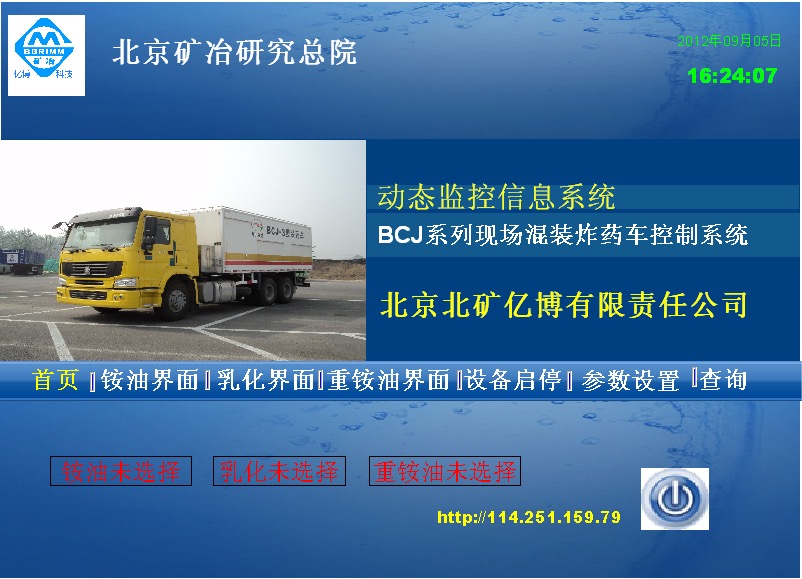

启动工程软件自动完成连网、数据库初始化工作,不需要用户做任何操作。

在启动画面,用户需要操作的有翻页和退出工程。点进行界面切换。点退出工程。


4.2桉油界面

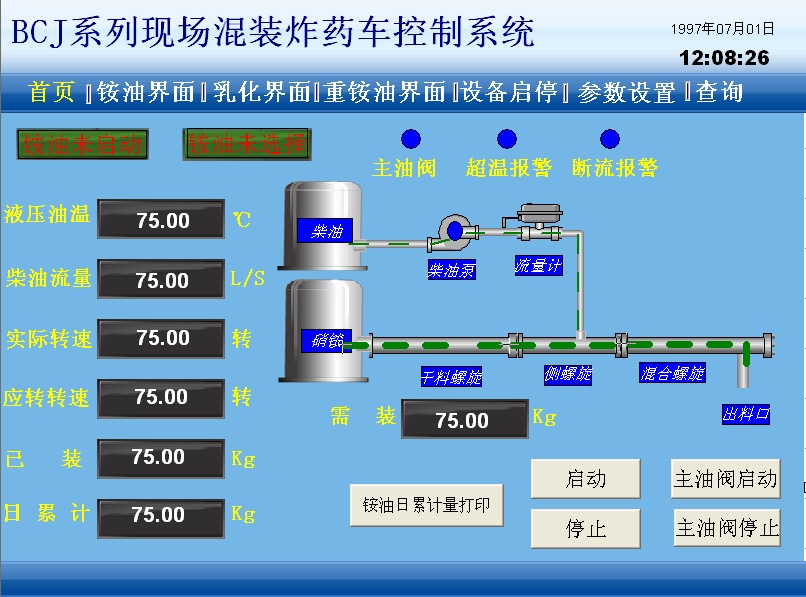

在此界面下,可以看到液压油温、柴油流量、实际转速、应转转速、已装量和日累计,可以看到实时的工艺运行状态,可以空气柴油泵和油阀的启停,可以打印桉油日累计量。
左侧的图元可以看到数据的实时变化

设置装药量,点按钮
控制泵、阀的启停。
打印数据。

4.3乳化界面

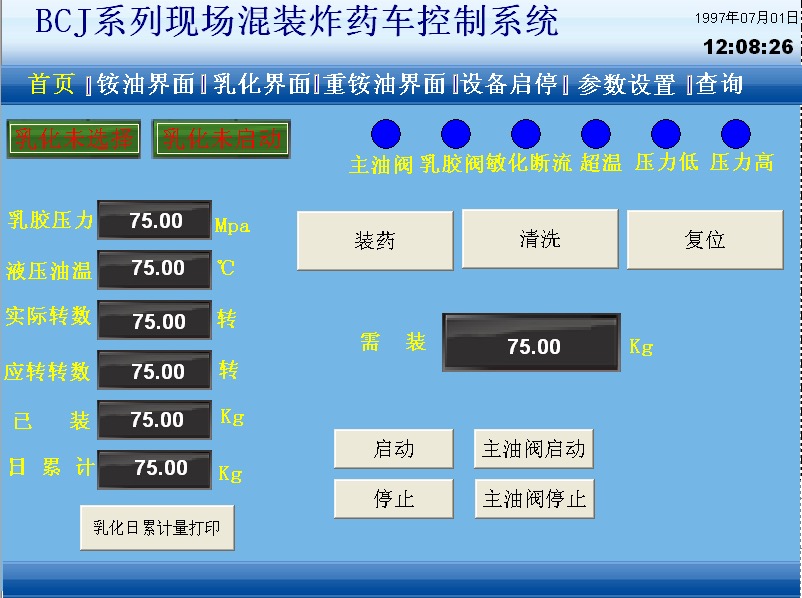

实时显示乳胶压力、液压油温、实际转速、应转转数、已装量和日累计。
实时显示主油阀、乳胶阀工作状态。
实时显示敏化断流、超温、压力高低报警状态。
可控制装药、清洗和设备复位。
可设备需要装的量。
可控制泵、阀的启停。
4.4重桉油界面

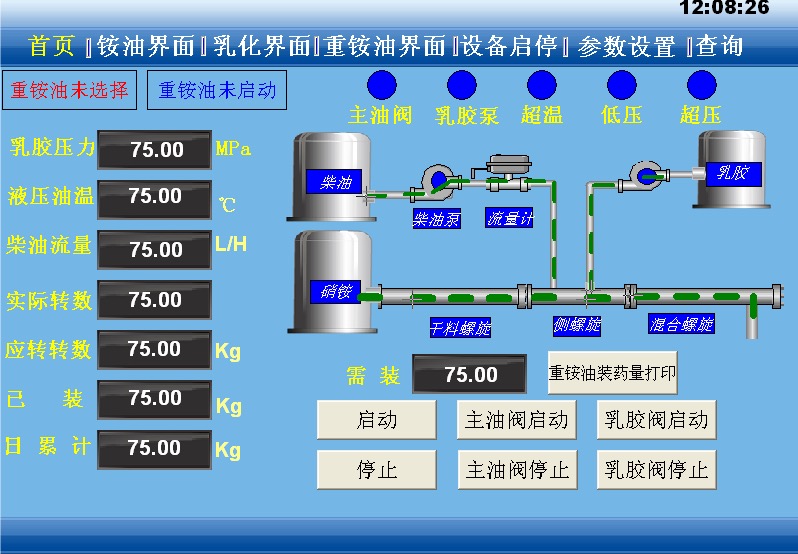

显示部分:
乳胶压力、液压油温、柴油流量、实际转数、应转转数、已装量和日累计量。
柴油、硝铵、乳胶的工作状态
主油阀、乳胶泵的工作状态
超温、超压和低压报警
操作部分:
设定需装量
启动停止柴油泵、主油阀、乳胶阀
打印重桉油装药量
4.5查询界面

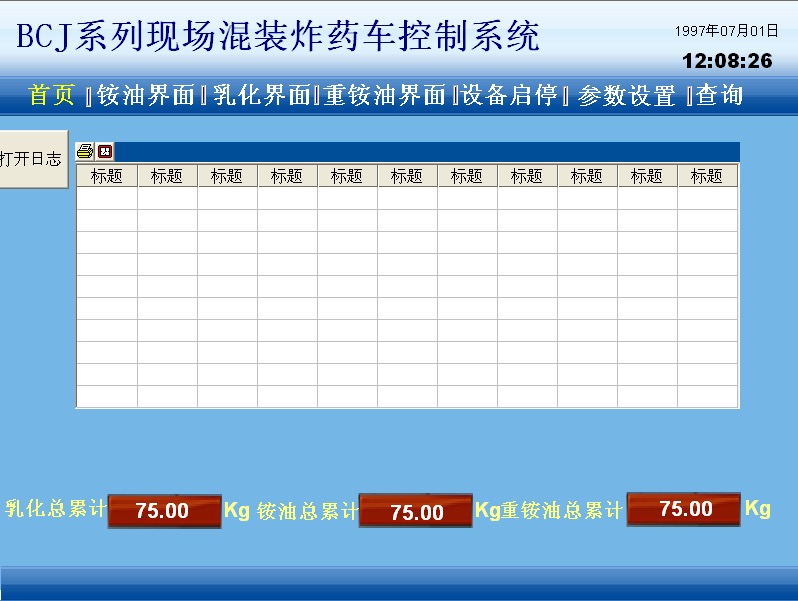

实时显示乳化总累计、桉油总累计、重桉油总累计。
可查询历史数据
可查询日志
4.6标定画面

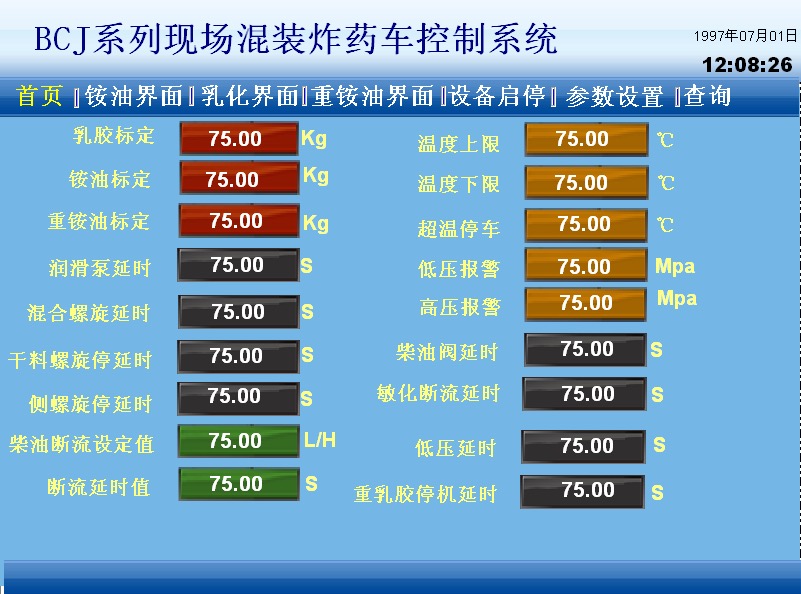

预先标定参数,包含乳胶、桉油、重桉油、温度上下限、压力上下限和泵阀启停延时时间。
4.7设备启动画面

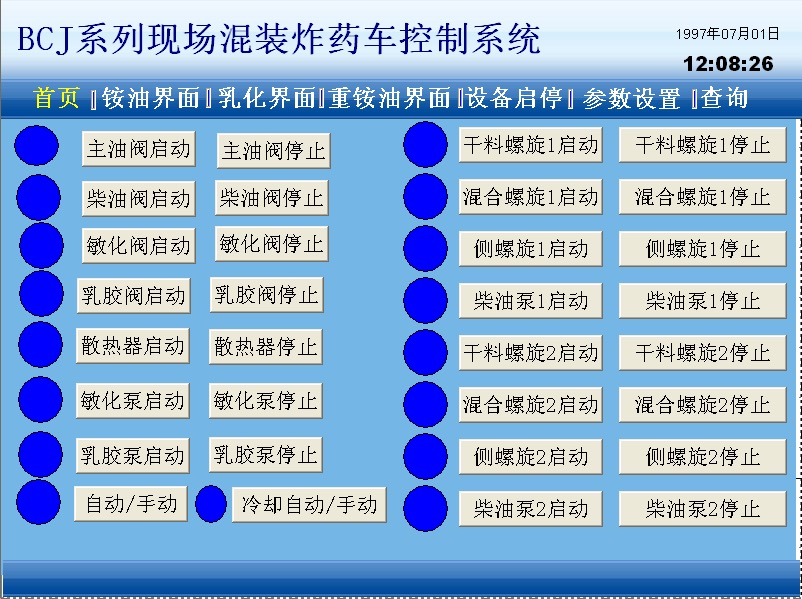

控制手自动选择,控制泵、阀启停。
4.8登陆界面

用户管理,登陆之后才允许操作。
