发展大厦火灾监控系统

一 系统分析

  • 工程系统需要:控制的风门;对烟感和温度报警的监测(包括报警提示、消音、复位等);五个监测点的测量值的曲线显示;
  • 系统号 + 地址 + 通番 = 判定具体设备,(具体对应表,甲方提供图纸);其中取值为系统号(1~4)、地址(1~264)、通番(1~4);
  • 下位系统为日本能美防灾株式会社的复合GR型主机。下位机主动发送数据,我们的驱动等待接收,当出现下面的情况时,报警计数增加1:
    1. 故障;
    2. 大于报警值;
    3. 某个设备启动;
    4. 控制设备后,应答的返回帧(通过ONOFF值来判断,设备是否开启);
    5. 固定返回的温度和烟感的测量值(如果没有上面的信号插入,那么这些测量值会始终不断的报送上位机);
    所有,这些接收信号的具体含义,通过下面的表格判断(具体需要通客户沟通,对于表中没有描述的上报信息,我们制作存盘记录,不做处理):
\种类
详细 \
火灾
煤气泄漏
末端机器
智能探测器
探测器监控数据
1
2
3
9
B
详细类别
0





1
感应器
检知器



2


状态1
控制排烟机


3


状态1

烟感器
4


状态1


5


状态1
烟多信号

6


状态1


7


状态1


8


状态2
应答排烟口


9


状态2


10


状态2
定温
定温
11


状态2
定温

12


状态2


13


状态2


14


状态2


15


状态2


20



手报

状态
0





1
积蓄中
延迟中
控制
积蓄中

2
发报
应答
发报

4
试验异常



5
监视线异常
处理值异常
地址错误
6
主信号异常
7
ID不一致


紧急
紧急
紧急


  • CTRL(系统号,地址,通番,类别,详细类别,状态,ONOFF值)为特殊的命令,可以通过命令发送命令帧;

二 组态分析

实时曲线的绘制
对1_17_1、1_461_1、3_84_1、3_244_1、3_262_1 五个地址的数据进行循环采集,并作出5相应的5条实时曲线。(可以改变测量地址,但是,不增加画图的点数)
画曲线的方法:
通过返回的测量值,存盘纪录,并画曲线,具体的方法为:
  • 通过设备的命令GETDATA(系统号,地址,通番),我们可以不断的对固定的测量点进行数据的采集,直到再次通过这个命令改变测量点;如此我们实现对5个测量点的循环的采集;
  • 我们下发设备命令后。如果报警计数增加,判断是否是相应的设备的测量值,如果是,采集,存盘,并画曲线;然后发送GETDATA(系统号,地址,通番),采集下一个测量点;如果不是,处理现在的信号,并保持此设备的采集,直到采到相应的测量值,画出相应的曲线的点。
  1. 数据保存
    • 通道采集的实时数据进行保存。(变化一次保存一次)(包括时间)。
      ——可以通过画曲线的方法采集数据,每当报警计数增加一次的时候事件策略,数据进行存盘;
    • 进行的各种操作:包括对设备的读写(使用设备命令)、对每个画面中可操作单元的各种操作(对阀门的开、关)
      ——可以通过按钮操作完成开关量的输出,输出的时候有提示框弹出,避免误操作;
    • 报警信息的保存:根据通道采集上来的类别、详细类别、状态的数值,与提供的重要报警对应的数据进行对照,相同则表明产生相应的报警,那么就保存这一组数据,并把相应的报警信息一并保存
      ——需要根据相应的判断,存储相应报警的详细描述,描述可以让甲方提出,我们通过逻辑判断赋值存盘。
  2. 画面中采集点报警的动画显示、声音报警:
    • 对应的采集点实现动画的颜色显示:故障报警显示黄色、紧急报警显示红色。并且出现紧急报警应该有音响输出,对应的窗口中相应有消音操作。
      ——报警的显示多种多样,我已经做出样例,可以同客户沟通。
  3. 画面中操作点:
    • 点击操作点首先出现闪烁效果,表明此时可以进行操作了,然后通过其他操作按钮进行执行(on/off)、取消等操作。
      ——可以在通过可见度,设定报警来的时候应该显示的闪烁和按钮,这样,画面更加精炼,简洁。
2、数据对象分析
数据对象名
注释
数据对象名
注释
Data00
通讯状态
Data01
系统号
Data02
地址
Data03
通番
Data04
类别
Data05
详细类别
Data06
状态
Data07
ONOFF值
Data08
监控数据
Data09
报警纪录
Data10
应答帧
关注点
取值范围0~4,判定当前需要关注的设备;
关注点值1~5
实时连接和采集关注的设备的返回值,并保存
关注点组
组对象,组员为关注点值1~5,存盘,存盘周期为零
3、逻辑分析
  • 采集5个关注点的数据,保存关注点组,提供画曲线的数据源

    原理:因为下位系统采用上报的形式(——即我们下发关注点的地址,然后,下位系统自动发送该点的数据——),所以,当我们采到一个关注点的信息后,下发下一个关注点的地址,并依次类推。

  • 报警的处理:

    原理:
    设备报警——是由系统自动上发的信息决定,和类别(data4)、详细类别(data5)和状态(data6)有关。

    数据对象报警——我们通过:火灾报警、手报报警、煤气报警、智能探测器故障、末端机器故障、感知器故障和煤气设备故障七个数值数据对象,存放报警的合成地址(比如:系统号 1 地址号 11 通番1的设备发生火灾,那么合成地址为:10111,而且合成地址>=10000),对象的报警属性为上限报警,报警值为10000。报警对象在正常情况下,赋值为0,当设备报警产生,报警对象被赋合成地址,所以,数据对象产生报警。

    自动打开报警点所在窗口——报警产生,通过报警点地址,利用odbc函数,我们可以查到该所在窗口,然后打开。

    报警点的动画驱动——比如火灾报警点的动画连接闪烁的条件为:火灾报警=合成地址。具体如系统号 1 地址号 11 通番1的设备发生火灾,烟感的闪烁条件为:火灾报警=10111

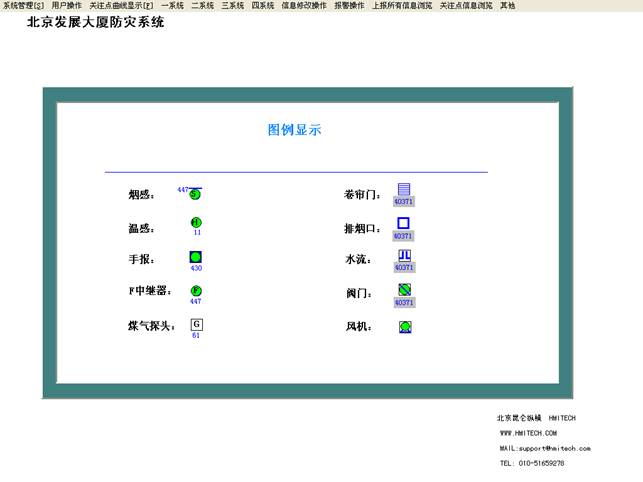

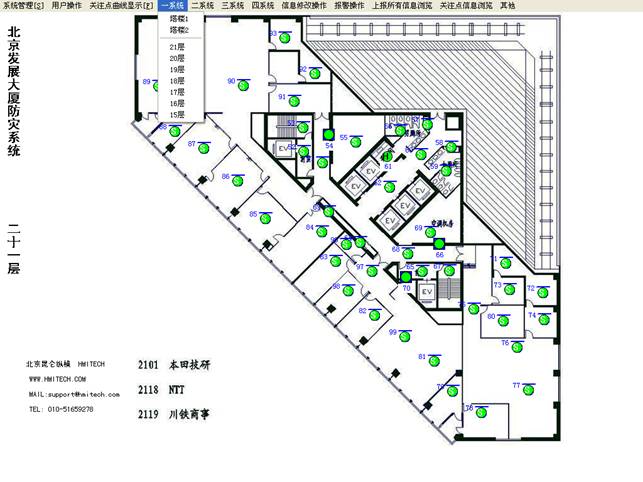

4、工程界面
