屠宰分割加工厂温度监控系统方案

系统要求:

  本工程应采用智能显示仪表和计算机控制管理系统。智能仪表与各类模拟量传感器、变送器配合,实现温度、压力、流量、液位、成分以及力和位移等物理量的测量、显示、变送、记录及报警控制。 计算机控制管理系统,采用工业控制计算机和HMIBuilder分布式组态软件工程。用户可以在监控室内实时查看温度参数,及所智能仪表的运行状态、报警,可以设置仪表设备的各种运行参数。系统能够自动记录系统运行参数,并以ODBC数据形式存储,用户可以以曲线以及表格方式查看历史数据,进行各种数据分析。

  系统监控画面直接根据系统实际布置制作,用户依此可方便快捷的监控信息,判断故障。

  采集控制点分布:

  1、速冻间:

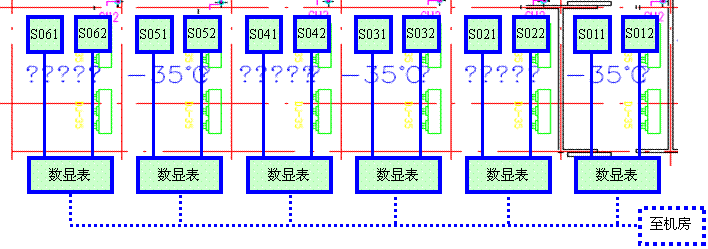

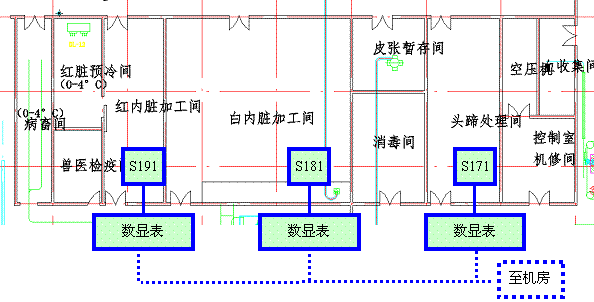

速冻车间采集控制图



  六个房间,每个房间两个温度传感器,分别采集入风口和出风口温度,并连接房间门口的数显表。数显表通过485总线连接机房计算机监控系统。

  通过智能数显表设定的上下限报警,控制继电器输出(触点容量220V AC,3A)实现加热融冰的温度控制。智能数显表,可以220V电源接入,可以提供24V外供电源,给传感变送器供电。

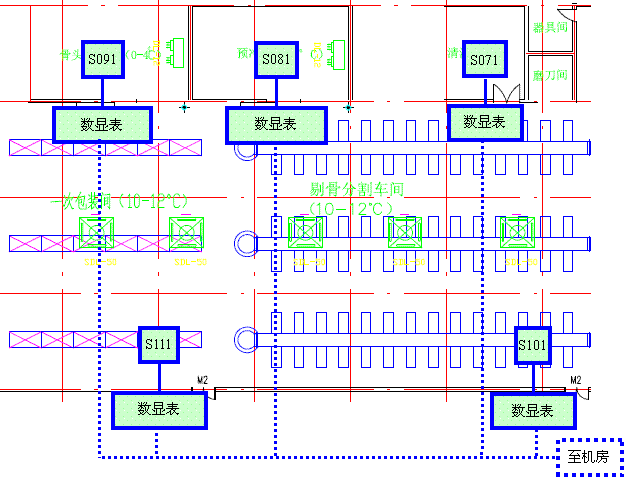

  2、加工车间和冷库

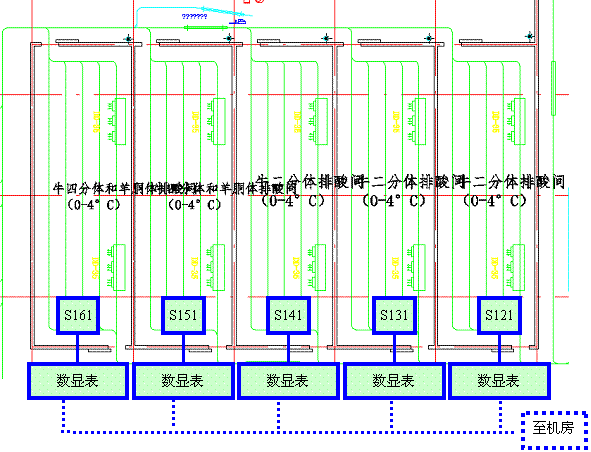

  3、排酸车间





  4、预冷车间





  5、压缩机





  6、微机监控

  采集数显表的运行参数,并进行友好显示和数据存储、分析。

产品选型:
1、传感变送器:

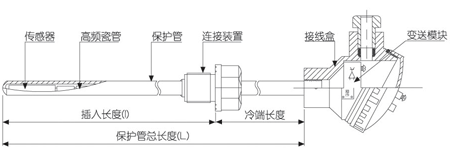

  产品1:一体化温度变送器

  采用昆仑集团的JWB一体化温度变送器,这是一种接触式测量温度的现场用仪表,通常与其相应的二次仪表或计算机采集测量系统配套使用,可准确测量生产工作过程中各种介质或物体的温度(使用范围 -200℃~1600℃)。

  JWB一体化温度变送器是在装配式温度传感器的防水或隔爆接线盒内装入放大变送模块,与传感器连接形成一体化,输出标准4~20mA DC(两线制),可以传输上百米的距离。JWB防爆一体化温度变送器,同时满足隔爆d II BT4和本安iaII CT5的防爆性能(本安必须配安全栅)。

  本系列产品参照国家颁布的相关GB标准和JJG规程的相关内容,同时参照并符合IEC相关文件标准,并参考国内外同类产品的优点进行优化设计,使整个产品更加可靠、精确,非常适合各种环境现场的温度测量。





  注意:需要开孔!便送模块有保护,适合恶劣环境。

  产品2:直接PT100 + 低温延长线

  采用PT100+低温延长线(20m左右),这是一种最为经济和方便的连接方法,但是,如果干扰严重,需要增加屏蔽处理,同时,其传送距离远远小于便送器的。

2、数显表

  智能单显表:

  采用昆仑集团的KST系列智能仪表与各类模拟量传感器、变送器配合,实现温度、压力、流量、液位、成分以及力和位移等物理量的测量、显示、变送、记录及报警控制。

  技术参数:

电  源:220V AC供电的仪表:220V±10%,功耗小于7VA
     24V DC供电的仪表:24V±10%,功耗小于5VA
     12V DC供电的仪表:9~20V,功耗小于5VA
     其它电源规格以随机说明书为准
工作环境:0~50℃,湿度低于90%R.H
     宽温范围的仪表需在订货时注明
显示范围:-1999~9999,小数点位置可设定
显示颜色:测量值绿色,设定值红色,光柱红色,或按定货要求
显示分辨力:1/10000
输入信号类型:电压、电流、热电阻、热电偶、mV、电位器、远传压力表7种,其中
     电 压:1~5V DC,0~5V DC 可通过设定选择
     电 流:4~20mA,0~10mA,0~20mA可通过设定选择
     热电阻:Pt100,Cu100,Cu50,BA1,BA2,G53,可通过设定选择
     热电偶:K,S,R,B,N,E,J,T可通过设定选择,其它输入信号或分度号需在订货时注明
基本误差:小于±0.2%F·S
测量分辨率:1/60000,16位A/D转换器
测量控制周期:0.2秒





  多通道数字式仪表:

  KSD系列仪表分为2通道、3通道、4通道三种类型。与各类模拟量输出的传感器、变送器配合,完成温度、压力、流量、液位、成分及力和位移等物理量的测量、变换、显示、传送、记录和控制。

  特别适合:
  1).通道之间相互关连,需要加、减、比较等运算的应用场合
  2).缩小测量控制仪表的尺寸
  3).降低设备成本
  3、工控机





  工控机:IPC-610

  此款整机配置为PentiumIV 系列,可选配CPU/硬盘/内存/光驱/软驱/鼠标/键盘,研华原装整机,全国联保。

  主板:PCA-6006LV / CPU:PentiumIV 2.8G / 内存: MB SDRAM / 硬盘:HDD GB

  软驱:FDD 1.44MB / 光驱:52X CDROM / 网卡/键盘鼠标:KB + MOUSE

研华全长CPU卡 PCA-6006LV

性能介绍:

  • 支持 Socket 478 Pentium 4/Celeron CPU,
    最高达3.06/2.2GHz
  • 支持Intel超线程技术
  • Intel 845GV芯片组,400/533MHz前端总线
  • 板载集成VGA控制器,共享系统内存资源
  • 支持10/100Base-T网络接口
  • 2个USB2.0接口
  • 防止BIOS设置信息在故障时丢失,可提供CMOS
    数据自动备份/恢复功能
  • 支持HISA(ISA高驱动)










人机界面:TPC-120TC-h

TPC120TC-h

产品介绍
TPC120TC-h,是一套以嵌入式低功耗CPU为核心的高性能嵌入式一体化工控机。该产品设计采用了12.1英寸高亮度TFT液晶显示屏,八线电阻式触摸屏,支持客户自选Windows通用操作系统和XPE嵌入式系统,捆绑通用版300点分布式组态软件。

4、组态软件

适于企业范围的可视化和HMI的解决方案

  利用突破性工业以太网技术、令人惊异的矢量绘图功能,融合和HMITECH纵横科技系统级解决方案,HMIBuilder2.0软件会使您耳目一新。它拥有界面友好、操作方便、功能强大,结构容易扩充等特点。它包含了以下几个子模块:实时处理模块SCADA、数据组态模块Data、窗口组态模块Draw、窗口监控模块View、告警浏览模块AlarmViewer、报表组态模块ReportDesign、脚本组态模块ScriptDebugger。这几个模块相互配合,形成一个整体,满足用户的多种需求。

  HMIBuilder人机界面 (HMI)分布式组态软件是基于软总线技术的。网络功能强大。通过方便的网络组态,轻松实现网络节点的负荷分担,支持多种网络拓扑结构。直观的用户交互组态配置、高可靠性的实时监控和与HMITECH人机界面系统无缝集成,您将获得高性能价格比的系统级解决方案。

  HMIBuilder分布式组态软件是一个具有高开放性和高扩展性能HMI组态软件,不仅网络功能强大,而且,拥有尖端的绘图工具和卓越性能的实时和历史数据库,从而为专署行业应用设计提供了无与伦比的动力和灵活性。HMIBuilder分布式软件支持标准现场总线通讯,提供了与工业自动化设备的最标准的连通性。

  无论您是工程师或操作员、终端用户或系统集成商、OEM或VAR,HMITECH HMIBuilder分布式软件都会为您提供所需的突破性功能,在工程实施和生产监控运行过程中,保证您能够实现绩效考核突破性提高。

功能强大、尖端技术、行业标准、高效易用

  HMIBuilder是分布式工业组态软件,已经很好的应用于电力远动、油田环保、设备配套、工厂自动化等领域。HMIBuilder 2.0通用版组态软件具备许多特点和性能,包括:

  • 强大的网络功能
    • 分布式管理、组态和监控,支持单机、单网、双网等网络拓扑。
    • 网络架构中,节点可按照功能分类,实现分布式架构,多个后台机和工作站,实现负荷分担。
    • 根据IP划分,实现多层监控架构。
    • 软总线技术应用支撑,由HMIBuilder SCADA模块,通过工业以太网,将各物理节点连接起来,形成软总线。
  • 完善的数据库组态
    • 实时数据库,实时数据检索快。实时库采用Hash算法,实现大数据量快速检索!支持大点数工程的顺利执行。实时数据结构组态清晰。站参数为设备,以设备为基础,定义不同数据类型全局参数。脚本计算定义的局部参数,不占组态软件点数。
    • 历史数据库组态,数据组存盘保存到HMIBuilder数据库,savegroup数据库容量为4G。
      支持脚本命令存盘,可以响应各种调度方式。支持导出到ODBC数据库,支持报表、历史曲线等。
  • 灵活的组态扩展
    • TCL(Tool Command Language)语言,语法格式简单,易于掌握,HMIBuilder提供丰富的TCL扩展命令
    • 多种标准通讯扩展,全面支持OPC2.0,支持DDE,支持各种标准通讯和现场总线规约
  • 强大绘图功能组图元功能
    • 色彩鲜明、分辨率无关的View窗口自适应功能,可满足真实性、清晰度和关注度的要求
    • 完全的矢量绘图,图元丰富,完全符合Windows绘图习惯,使软件工程师、非程序设计人员和新手能够快速地定制应用功能;
    • 图形库提供大量成组图元。多个子图元可以设定成组,可组内查看子图元属性,可组内修改子图元属性;成组图元入库功能,预构建的令人瞠目的图形符号综合图库;
    • 支持第三方图库的图形符号,比如兼容Symbol Factory Vision2.0 图库的4,000种自动化类矢量图元,并可以集成脚本,方便完成二次修改设置;通过可重用性和标准化节省工程量;
    • 动画图元使用方便,选择配置图元属性,配置结果,立刻显示。所设即所见!
  • 组态安全有保障
    • 告警处理机制完善,提供自动告警显示、快速语音告警组态,支持报警自动存盘和ODBC存盘,提供报警浏览器和报警浏览图元,支持分布式告警存盘服务器
    • 通过用户权限管理,实现工程组态加密保护,保护组态工程知识产权。
    • 兼容性高。版本兼容,通、嵌、网工程合一。系统兼容,支持Windwos 98 / 2000 /xp /xpe /vista。

  HMITECH的HMIBuilder组态软件不仅仅可以使工程师在构建诱人、直观、安全、可靠且可维护的HMI、SCADA和MES应用,而且,具备更高的生产力和创造力,同时可降低应用开发成本。




行业设备控制现场的美化图形界面




行业设备控制现场的美化图形界面

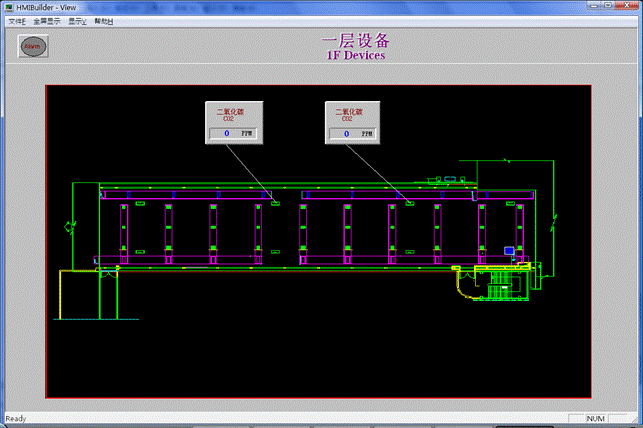

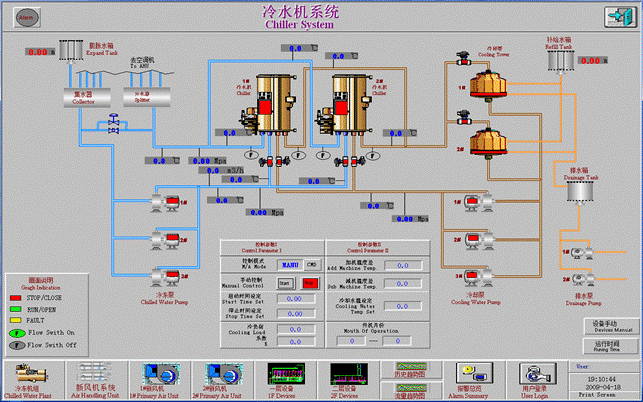

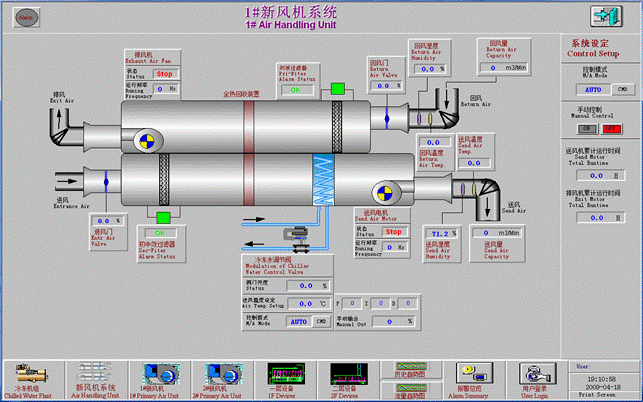

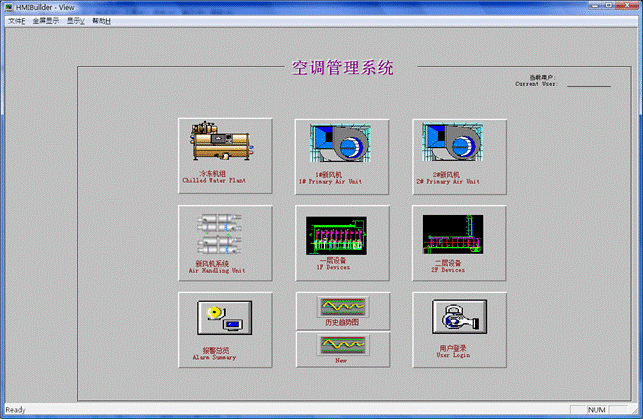

HMIBuilder空调监控系统举例:
