恒压供水控制系统

摘要

  在恒压供水节电智能控制系统中,通过三菱变频器实现调整水泵的转速来调整水泵的压力和流量,在一天当中除了供水高峰时段外,其它时间都是运行在很低的频率状态下运行。

一、系统概述:
1、恒压供水节电智能控制系统方案2(可选):

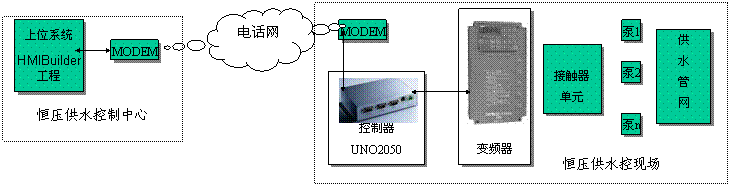

系统架构图:

系统结构说明
a、在恒压供水节电智能控制系统中,通过三菱变频器实现调整水泵的转速来调整水泵的压力和流量,在一天当中除了供水高峰时段外,其它时间都是运行在很低的频率状态下,即使在用水高峰时段也未必是运行在50Hz,因此可以大幅度的节能。同时,实现自动增泵、停泵、轮换、自动保护等功能。
b、通过UNO2050的串口,读取变频器的PID设置参数、当前运行参数和各种报警,并通过MODEM和电话网传送到上位控制中心;
c、在收到现场报警后,控制中心可以远程的控制UNO2050,进行变频器的启停控制。
2、恒压供水节电智能控制系统方案2(可选):

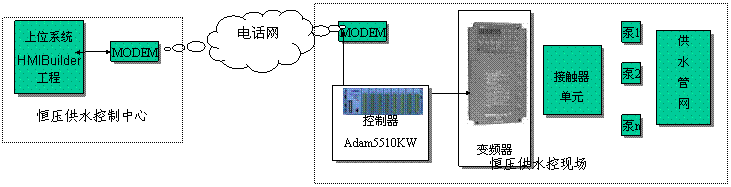

系统架构图:

系统结构说明
a、和方案1不同,方案2采用,Adam5510KW进行现场数据的采集和控制,并支持远程的控制。
二、硬件结构:
1、I/O分析:
DO:1路,继电器输出,负责变频器的供电的通断;
DI:4路,即工频报警、低水位报警、超高压报警、低水压报警。都是通断信号。
串口数字通讯:要读取并上发中心的变频器数据内容(名称和指令码)有17组
上限频率(007)
第1加速时间(019)
第1减速时间(023)
1速频率(029)
变频器报警(098)
PID控制比例增益(122)
PID控制积分增益(123)
PID控制微分增益(124)
使用电机的设定.M1(161)
使用电机的设定.M2(162)
使用电机的设定.M3(163)
使用电机的设定.M4(164)
上限频率持续时间 Th (169)
下限频率持续时间 Tl (170)
压力指令Pref (175)
上限压力值 Ph(178)
下限压力值 Pl(179)
2、控制器选型比较:
方案1和方案2的不同只是在控制器部分,也就是方案1控制器部分采用UNO2050,而方案2采用Adam5510KW。现在,做如下说明:
a、Adam5510KW是四槽的软逻辑控制器,可以灵活的选配研华提供的丰富的5000系列I/O模块,比如,选配4块5056是16路输出,则可以64路的DO。这样,我们可以灵活的实现大量本地I/O的集中控制。
b、UNO2050是通用的一体化控制器,带有4个串口,其中2个抗高压隔离,板载隔离8DO&8DI,实时操作系统winCE。
c、我们推荐使用UNO2050,原因如下
——Adam5510KW为KJW塑壳,UNO2050是金属外壳,所以,UNO相比较KW抗电磁干扰更好;
——在本系统中,我们的DIO只有5个,选配8DO&8DI的5055s即可,那么设备的另外3个槽位都要闲置,闲置率达92%,稍有浪费。如果选用UNO2050,我们使用板载的板载隔离8DO&8DI,闲置率才56%,留有适当的扩展余地,没有浪费。
——UNO2050的体积是Adam5510KW的1/2弱,所以,安装更为方便;
——UNO2050使用嵌入式低功耗CPU,实时操作系统winCE,稳定;
——UNO2050使用固态电子盘,抗震性好。


UNO2050 一体化控制器


ADAM5510kw软逻辑控制器

三、软件说明:
1、控制器软件的编制:
方案1,采用UNO2050一体化控制器,内部运行实时操作系统winCE,我们需要通过Microsoft.net平台进行嵌入式编程:串口通讯编程,读取变频器的数据;板载I/O控制和采集编程;转发串口数据和I/O数据给中心上位工程。
方案2,采用Adam5510kw逻辑控制器,可以通过KW-Software进行逻辑编程:进行串口通讯逻辑程序的编制,读取变频器的数据;I/O控制和采集逻辑编程;做好变频器数据和I/O数据的通道映射,供中心上位工程读取。
2、中心上位系统工程的组态:
中心站可以使用HMIBuilder全中文组态软件,达到采集数据和控制现场的目的,需要对应下位的通道,发送指令进行数据的采集和下放。需要启动和停止modem的连接。需要进行友好的界面显示的组态。
